Un câble coaxial TV transporte le signal entre l’antenne (ou la prise murale) et le téléviseur grâce à deux conducteurs concentriques séparés par un isolant diélectrique. La qualité de ce signal dépend autant du câble coaxial lui-même que du connecteur utilisé à chaque extrémité. Fiches vissées, fiches mâles, fiches femelles : ces trois termes désignent des réalités techniques distinctes qui influencent directement la fiabilité du raccordement et la perte de signal.

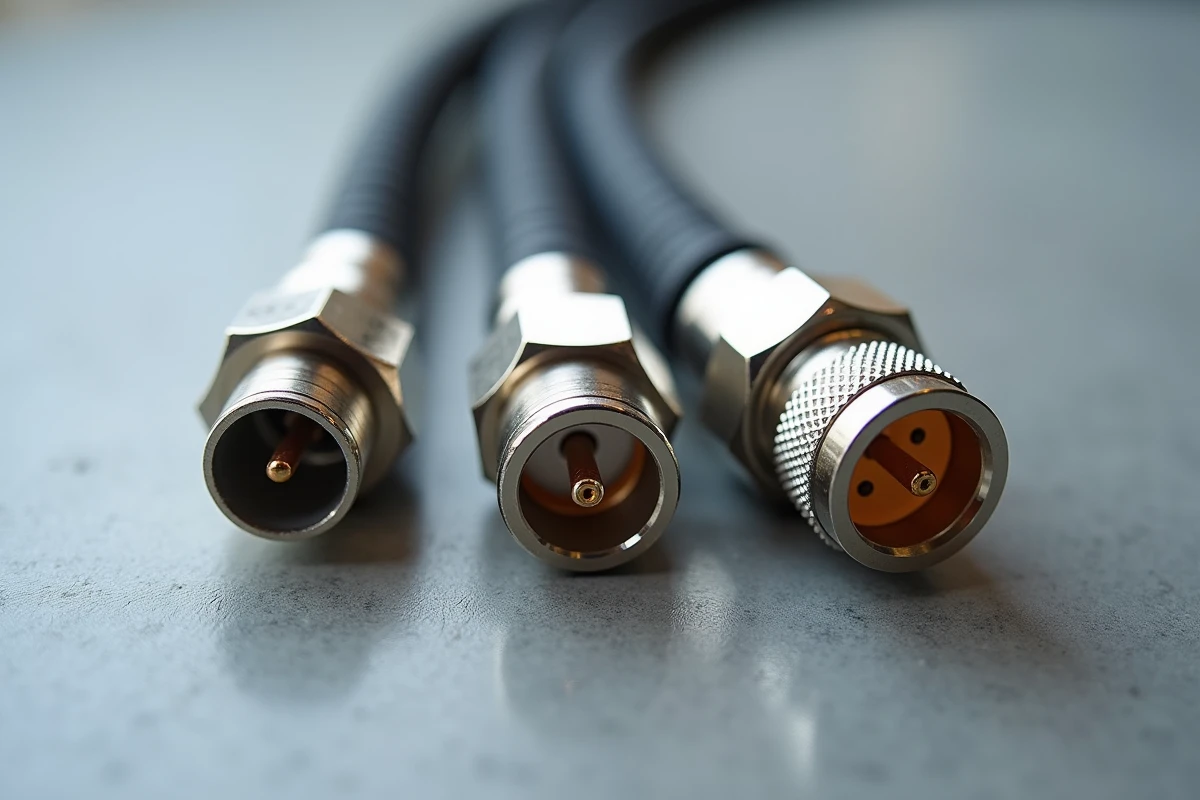

Connecteur F vissé : le standard des raccordements critiques
Le connecteur F est une fiche métallique dont le corps se visse sur un pas de vis présent sur l’appareil ou l’accessoire (répartiteur, amplificateur, prise murale). L’âme centrale du câble coaxial sert directement de broche de contact, ce qui supprime toute pièce intermédiaire entre le conducteur et l’équipement.
A lire en complément : Coaxial prise murale : comment choisir le bon modèle ?
Cette conception mécanique offre un avantage mesurable : le vissage maintient un contact constant et résistant aux vibrations. Sur un raccordement simplement emboîté, un léger mouvement du câble peut suffire à dégrader le signal ou à créer des micro-coupures. Le connecteur F vissé élimine ce risque.
Les guides d’installation TNT récents recommandent systématiquement les connecteurs F à visser pour tous les points de raccordement sensibles : sortie d’antenne, entrée et sortie de préamplificateur, répartiteur. Les fiches à clip ou à emboîter sont jugées moins fiables dans le temps sur ces tronçons.
A lire en complément : Amplificateur pour Antenne Tnt : différences entre modèles à brancher et à intégrer au mât
Fiche coaxiale mâle et femelle : polarité et sens de connexion
Les termes « mâle » et « femelle » ne désignent pas un type de connecteur particulier, mais le sens de connexion d’une fiche coaxiale. Une fiche mâle possède une broche centrale saillante qui s’insère dans le réceptacle creux d’une fiche femelle. Ce principe s’applique aussi bien aux connecteurs de type IEC (la fiche TV classique ronde) qu’aux connecteurs F.
Fiche mâle : la broche qui sort
Sur un cordon d’antenne TV standard, la fiche mâle se reconnaît à sa broche métallique centrale qui dépasse du corps du connecteur. Elle s’enfiche dans la prise murale ou dans l’entrée « ANT IN » du téléviseur, selon la configuration.
Fiche femelle : le réceptacle qui reçoit
La fiche femelle présente un orifice central destiné à accueillir la broche mâle. En France, la convention d’installation varie selon le type d’habitat :
- En habitat individuel, la prise murale TV est généralement mâle (broche saillante). Le cordon de raccordement au téléviseur porte alors une fiche femelle côté mur et une fiche mâle côté TV.
- En installation collective (immeuble avec répartiteur), la prise murale est souvent femelle, car le câble descendant du répartiteur arrive avec un connecteur mâle.
- Un adaptateur mâle-mâle ou femelle-femelle permet de résoudre un conflit de polarité, mais chaque adaptateur ajouté introduit un point de contact supplémentaire et une légère atténuation du signal.
Atténuation du signal selon le type de connecteur
Chaque point de connexion dans une installation coaxiale génère une perte de signal, appelée atténuation. Cette perte varie selon la qualité du contact électrique entre le connecteur et le câble.
Un connecteur F vissé, par sa pression mécanique constante sur le blindage du câble, minimise cette atténuation. Le contact reste stable même après plusieurs années, ce qui en fait le choix logique pour les points fixes (répartiteur, amplificateur, prise d’antenne en toiture).
Les fiches IEC à emboîter (mâle ou femelle) offrent un branchement plus rapide, adapté aux raccordements fréquemment manipulés comme la prise arrière du téléviseur. Leur atténuation reste acceptable sur un cordon court, mais la qualité du blindage et de la tresse du câble compte autant que le connecteur.
Câble coaxial TV : choisir le bon connecteur selon l’usage
Le choix entre fiche vissée, mâle ou femelle ne se pose pas en termes de « meilleur connecteur » dans l’absolu. Chaque type répond à un emplacement précis dans la chaîne de réception.
Connecteur F pour les points fixes
Sortie d’antenne extérieure, entrée de répartiteur, raccordement d’amplificateur : le connecteur F vissé s’impose sur tous les points qui ne seront plus touchés après l’installation. Sa fiabilité sur la durée compense largement le temps de montage supplémentaire par rapport à une fiche à clipser.
Fiche IEC pour le dernier mètre
Le cordon de raccordement entre la prise murale et le téléviseur utilise des fiches IEC (mâle et femelle). Ce tronçon est court, manipulé régulièrement, et ne nécessite pas la même rigidité de contact qu’un raccordement en toiture. Vérifier la polarité de la prise murale avant d’acheter un cordon évite de devoir ajouter un adaptateur.
Adaptateurs et raccords
Les adaptateurs (mâle-mâle, femelle-femelle, IEC vers F) dépannent une incompatibilité de connecteur, mais chaque raccord supplémentaire représente un point de faiblesse potentiel. Limiter le nombre de raccords dans une installation coaxiale réduit les pertes de signal.
- Un raccord en tonneau (femelle-femelle F) permet de prolonger un câble coaxial sans soudure, avec une atténuation modérée.
- Un adaptateur IEC-F assure la transition entre un cordon TV classique et un équipement à connectique F (certains décodeurs, modems câble).
- Un coupleur mâle-mâle IEC sert à relier deux cordons femelle entre eux, situation fréquente sur les anciennes installations.
La règle reste simple : moins il y a de connexions intermédiaires, plus le signal conserve sa qualité entre l’antenne et le téléviseur. Pour une installation neuve, privilégier un câble coaxial d’un seul tenant équipé de connecteurs F aux deux extrémités, raccordé par une fiche IEC uniquement sur le dernier tronçon vers le téléviseur, donne les meilleurs résultats sur la durée.
